鋼絲繩電動葫蘆棘輪棘爪安全制動器的觸發制動原理
發布日期:2023-04-07 09:50:17 訪問量:1150安全制動器又稱緊急制動器 , 通常設置在傳動環節的末端。當傳動環節出現破斷或工作制動器失效導致超速、逆轉時，安全制動器能夠迅速觸發制動，是保障設備使用安全、防止人員傷亡事故的最后一道防線。對機電類特種設備，安全制動器的種類比較多，如曳引電梯的安全鉗，自動扶梯的附加制動器，施工升降機的防墜安全器，鋼絲繩電動葫蘆中的棘輪棘爪型安全制動器，大型橋門式起重機中的卷筒制動器等 。

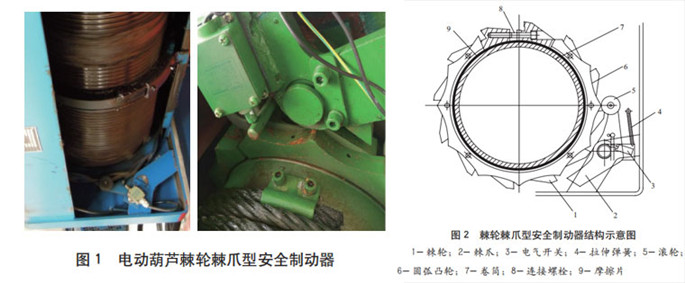

在防爆、冶金、精密吊裝等重要應用場景中，對于以鋼絲繩電動葫蘆為起升機構的起重機，除工作制動器——錐形制動電機外，卷筒上還配置一套棘輪棘爪型安全制動器，見圖 1。
鋼絲繩電動葫蘆棘輪棘爪型安全制動器的結構型式如圖2所示。當電動葫蘆進行正常升、降作業時，圓弧凸輪與卷筒一起轉動，帶動滾子，使滾子棘爪組合繞固定軸擺動。由于彈簧拉力與滾子自身重力作用，滾子始終同圓弧輪廓接觸，擺動幅度較小，棘輪與棘爪無法接觸嚙合。當電動葫蘆的錐形制動器失靈或傳動環節出現破斷時，卷筒帶動圓弧凸輪6加速旋轉，負載超速下降。滾子脫離圓弧輪廓時，慣性力加大，擺動傾角加大，棘爪與棘齒之間的間隙減小；當卷筒持續加速，慣性力不斷加大，擺動傾角增大直至棘爪2與棘輪1瞬間嚙合。此時機構的自由度為0，棘輪1壓緊摩擦片9并對卷筒產生摩擦阻力消耗能量，直至卷筒完全制停。當棘輪棘爪嚙合時，滾輪5按圖中順時針方向旋轉，帶動其下方的小銷軸觸發電氣開關3，斷開電動葫蘆下降方向的控制回路。
